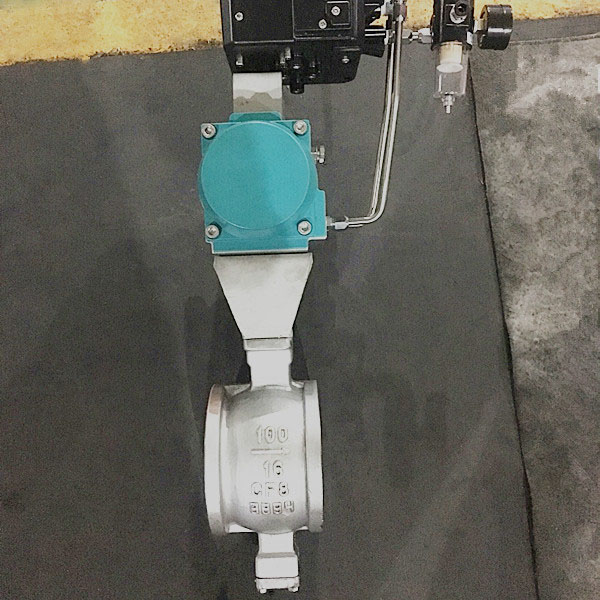

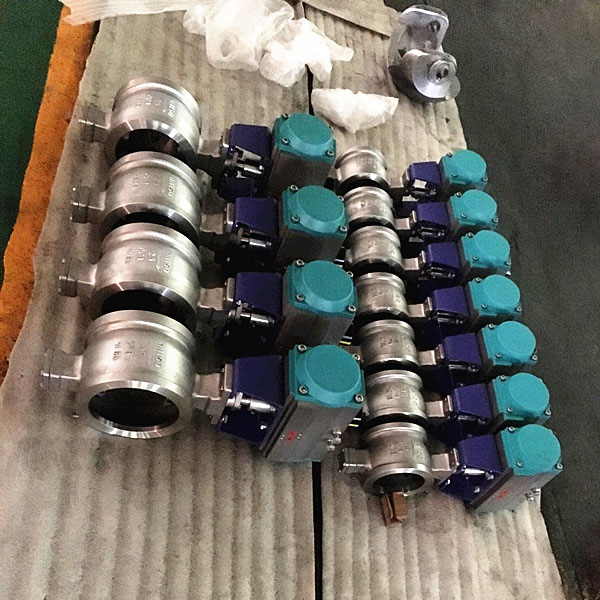

氣動對夾v型球閥的用途:
一種直角回轉結構的高級控制閥,它與閥門定位器配套使用,可實現比例調節;與二位五通電磁及控制箱配套使用,可實現開關控制。
適用于氣體、液體、固態顆粒介質的控制。由于閥芯和閥座之間是無間隙回轉,所以具有很大的剪切力及自潔性能,尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。
因此本氣動對夾v型球閥可廣泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統。
氣動對夾v型球閥的執行標準:
a.結構長度標準:GB/T12221-2005
b.連接法蘭標準:GB/T9113
c.壓力溫度等級:GB/T12224-2005
d.試驗檢驗標準:GB/T13927-2008
氣動對夾v型球閥的設計特點:
①氣動對夾v型球閥體與氣動執行機構及其它附件組成。是一種直角回轉結構的高級控制閥。
②具有出色的調節特性:氣動對夾v型球閥具有一個近似等百分比的固有流量特性及高達300:1的可調比。因此氣動對夾v型球閥可以在廣幅的變化范圍內提供精確的控制。
③大流動容積:由于它的流線型外形以及滿直角回轉控制緣故,使容積的大值特別高,通能力特別大,流通阻力小,因此可以使用較小的更加經濟實用的閥門尺寸。
④氣動對夾v型球閥采用雙軸承結構,機械穩定性高,啟動扭矩小,保證了閥門具有極好的靈敏度和感應速度。
⑤可靠(安全)性:閥體為一個整體結構,堅固耐用,操作不受管道壓力影響,并可避免閥體滲漏。
⑥金屬閥座的優越密封性:氣動對夾v型球閥采用可動金屬閥座,具有自助補償功能,并具有優越密封性能及超長的使用壽命。在流向上,泄漏量≤10-6×額定流量系數。
⑦超強的剪切能力:氣動對夾v型球閥采用金屬硬密封結構,氣動對夾v型球閥芯及金屬閥座在回轉過程中,V型缺口與閥座產生一個強大的剪切能切斷纖維等雜質,并具有自潔功能,避免閥門卡死現象發生。
⑧結構緊湊,小巧輕盈,安裝方便,維護簡便。
